Кабели АКВВГЭзнг 27х1

Обозначение маркировки кабеля АКВВГЭзнг 27х1:

А - проводник из алюминия
К - Контрольный
В - для изоляции проводников использован ПВХ пластикат
В - внешний слой, материалом для которого послужил ПВХ пластикат
Г - без защитной оболочки
з - заполнитель - ПВХ пластикат
Э - Экран
нг - оболочка из поливинилхлоридного полимер-пластиката со сниженным уровнем горючести
27 - количество проводников
1 - сечение токопроводящих жил

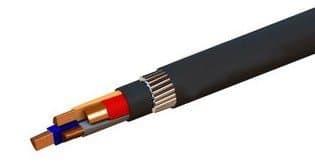

Строение кабеля АКВВГЭзнг 27х1:

1 жила, проводящая ток, - из алюминия
2 Изоляция – ПВХ пластикат
3 Экран - разделительный пояс полиэтилентерефталантной пленки или ПВХ пластиката обмотан медной фольги
4 Оболочка – ПВХ пластикат
Исполнение
нг - ПВХ пластикат пониженной горючести
3 – заполнение из невулканизированной резиновой смеси или промежуточной оболочки

Применение кабеля АКВВГЭзнг 27х1:

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В
Кабель марки АКВВГЭзнг 27х1 - не распространяют горение при прокладке в пучках.

Условия эксплуатации кабеля АКВВГЭзнг 27х1:

Для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды и необходимости защиты электрических цепей от влияния внешних электрических полей, при отсутствии механических воздействий на кабель, а также могут быть проложены на открытом воздухе. Допускается прокладка кабеля в земле при обеспечении защиты кабеля в местах выхода на поверхность.

Технические данные кабеля АКВВГЭзнг 27х1:
функциональное напряжение, кВ 0,66
Рабочая температура, С от- 50 до +50
Для кабеля в исполнении ХЛ рабочая температура, С от -60 до +40
Для кабеля в исполнении Т рабочая температура, С от-10 до +55
минимальный радиус изгибаниянияния, диам. кабеля: 4
