Кабели КГМППнг(В)-HF 10х2х1,5

Обозначение маркировки кабеля КГМППнг(В)-HF 10х2х1,5:

К - Кабель
Г - Гибкий
М - Монтажный
П - изоляция - из безгалогеновой полимерной композиции
Пнг(В)-HF - внешний слой – безгалогеновая полимерная композиция
10 - число пар
2 - жилы скручены в пары
1,5 - диаметр токопроводящей жилы

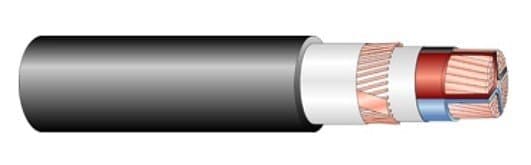

Строение кабеля КГМППнг(В)-HF 10х2х1,5:

1.Проводник - мягкие, медные проволоки третьего класса.
2. Изоляция - из безгалогеновой полимерной композиции.
3. Кабель, пара или тройка получены путем скрутки изолированных жил, шаг скрутки согласован.
4. Обмотка – полимерная лента, расположенная над защитным экранирующим слоем.
5. Сердечник – жилы с изоляционным покрытием, пары или тройки с экраном или без экрана повиты в сердечник.
6.Внешний слой – безгалогеновая полимерная композиция
внешняя оболочка кабелей для пожаробезопасных цепей с индексом нг(В)-HF – синего колера.

Сфера использования кабеля КГМППнг(В)-HF 10х2х1,5:

Используются для отправки информации в метрологических и измерительных устройствах, при подключении к неподвижным устройствам или группам приборов на постоянное напряжение не более 1 кВ и переменное напряжение не более 0,66 кВ с частотой 50 Гц. Могут применяться на территориях с повышенной взрыво – и пожароопасностью.

Спецификация кабеля КГМППнг(В)-HF 10х2х1,5:

Кабели предназначены для фиксированного межприборного монтажа, для монтажа группой, а так же в помещениях, оснащенных компьютерной и микропроцессорной техникой, в зданиях и сооружениях с массовым пребыванием людей.
Продукция с маркировкой нг(В)-HF – для монтажа группой в помещениях, которые оборудованы компьютерами, а также другой микро-\/нанопроцессорной техникой, в сооружениях и зданиях, где могут пребывать значительные массы людей.
Кабели препятствуют распределению возгорания при прокладке в пучках.
Класс пожароопасности согласно ГОСТ Р 53315-2009 - п1.8.2.3.4
исполнение по климату УХЛ Т, согласно ГОСТ 15150-69 категория размещения 2-5.
Интервал при нагреве окружающего пространства от 50 °С до минус 50 °С.
Относительное содержание влаги в воздухе при температурном режиме до 35 °С......................до 98 %кабельные изделия могут прокладываться без предварительного нагрева в температурном диапазоне от -15 °С.Мин. Радиус изгибания при прокладке как минимум : 10d, d – действительный наружный диаметр, мм
предельная продолжительный нагрев................. 70 °С.
Задымление при возгорании не снижает светопроницаемость в испытательной камере более чем на 40 %
гарантийный период работы – 2 года.
Расчетный гарантийный срок начинается с момента ввода кабеля в эксплуатацию, но не позднее шести месяцев. с даты производства.
Срок эксплуатации кабеля КГМППнг(В)-HF 10х2х1,5 не меньше 40 лет, если соблюдены паспортные требования по эксплуатации, перевозке и сохранению.
