Кабели КИПвЭВКВнг(A)-LS 1,5х2х0,78

Обозначение маркировки кабеля КИПвЭВКВнг(A)-LS 1,5х2х0,78:

К - Кабель
И - Для интерфейса
Пв - Изоляция из пористого (вспененного) полиэтилена
Э - Экран в виде оплетки из медных луженых проволок поверх ламинированной алюминиевой фольги
В - внешний слой, материалом для которого послужил ПВХ пластикат
К - Оплетка из стальных проволок
Внг-LS - защитная оболочка шлангового типа из ПВХ-полимера устойчивого к возгоранию с пониженным газо- дымовыделением

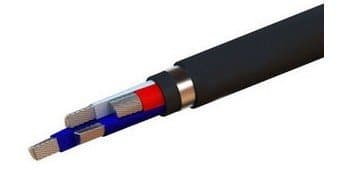

Строение кабеля КИПвЭВКВнг(A)-LS 1,5х2х0,78:

Пары с многопроволочными медными лужёными жилами диаметром 0,78 мм (7×0,26 мм) с изоляцией из пористого полиэтилена, в общем экране из алюмолавсановой ленты с контактным проводником и оплёткой из медных лужёных проволок плотностью 88-92%. Пары имеют цветовую кодировку изоляции. Внешний слой из поливинилхлоридного полимерного пластиката повышенной пожаробезопасности, с низким количеством выделяемого газа и дыма. Поверх оболочки наложена лента, блокирующая проникновение влаги и броня в виде оплетки из стальных проволок, прошедших процедуру цинкования. Вся конструкция заключена в защищающий шланг из ПВХ полимер-пластиката со сниженным уровнем пожарной опасности, с низким количеством выделяемого газа и дыма серого цвета.

Сфера использования КИПвЭВКВнг(A)-LS 1,5х2х0,78:

Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в системах распределённого сбора данных, использующих промышленный интерфейс RS-485 по стандартам ИСО/МЭК 8482, TIA/EIA-485-A. Кабели могут применяться в системах атомных станций класса безопасности 3Н (вне гермозоны), а также в системах мониторинга инженерных сооружений. Кабель эксплуатируется внутри и вне помещений, при наличии защиты от ультрафиолета и агрессивных погодных условий. Защищены от грызунов. Возможно прокладывание в грунтах категории I–III.

Спецификация кабеля КИПвЭВКВнг(A)-LS 1,5х2х0,78:

Электрическое сопротивление проводника постоянному току при нагреве 20 0C, не более 5,9 Ом/100м
Асимметрия электрического сопротивления постоянному току проводников в паре, не более 3%
Волновое сопротивление на частоте 1 МГц 120 ± 12 Ом
Электрическая ёмкость пары, не более 42 пФ/м
Коэффициент затухания при частоте 1 МГц при нагреве 20 0C, не более 1,65 дБ/100м
