Кабели КВЭВнг(A) 11х2х0,75

Обозначение маркировки кабеля КВЭВнг(A) 11х2х0,75:

К - кабельное изделие монтажное
В - изоляция - поливинилхлоридный пластикат
Э - отдельный экран, состоящий из дренажной жилы обмотанной алюмолавсановой лентой
В - внешний слой, изготовленный из поливинилхлоридного полимерного пластиката, не подверженного горению
нг(А) - индекс «не распространяющий горение по категории А»
11 - число пар
2 - жилы скручены в пары
0,75 - диаметр проводника

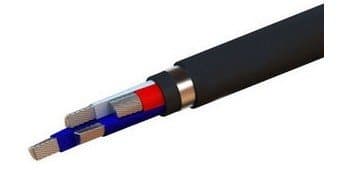

Строение кабеля КВЭВнг(A) 11х2х0,75:

Проводник - изготовлен из медной проволоки, соответствует классу 3 для сечений 0,75; 1,0; 1,5 и 2,5 мм² и классу 4
для сечения 4 мм² согласно ГОСТ 22483-77.
Изоляция - полимерный ПВХ-пластикат.
Скрутка проводников - пары либо тройки изолированных проводников.
Отдельный экран, состоящий из дренажной жилы обмотанной алюмолавсановой лентой.
Общая скрутка - пары или тройки жил, защищенные специальным экраном, скрученные в сердечник.
Обмотка - ленты, изготовленные из полимерной пленки.
Заполнитель - термопластичный материал, изготовленный на основе поливинилхлоридного полимерного пластиката.
Оболочка - из полимерного ПВХ со сниженными показателями горючести в черном цвете.

Сфера использования кабеля КВЭВнг(A) 11х2х0,75:

Продукция используется для подключения неподвижных эл. приборов, контрольной и измерительной аппаратуры, системам распределения энергии на расчетное постоянное напряжение до 1 кВ и переменное напряжение до 0,66 кВ с частотой до 400 Гц, на территориях повышенной пожаро – и взрывоопасности классов 0, 1, 2, 20, 21, 22.
На территориях с повышенной взрывоопасностью кабель используется при условии наличия взрывозащиты вида искробезопасная электроцепь “i” по ГОСТ Р МЭК 60079-11-2010, расчетное напряжение до 550 В постоянного и 375 В переменного тока, частотой до 400 Гц.

Спецификация кабеля КВЭВнг(A) 11х2х0,75:

Сопротивление изоляции проводника электрическому току, рассчитанное на 1000 м длины и температуру 20°; C, должно удовлетворять требованиям МЭК 60092-351 (2004) и составлять как минимум 36,7 МОм (100 Мом на длине 1000 футов при t 20°; C.
Напряжение при испытаниях переменного электротока на частотах 50 Гц:
жила/жила – 2000 В;
жила/экран – 1500 В.
Исполнение по климату – УХЛ, Т; категории размещения – 1, 2, 3, 4 в соответствии с ГОСТ 15150-69.
Функциональная температура внешней среды от -50&̊supС до +70̊°; C.
Кабель прокладывается при нагреве более°; C.
Относительное содержание влаги в воздухе при температурном режиме +35±3°; C – 98%.
Минимальный радиус изгибаниянияния – 6 внешних диаметров кабельного изделия.
Кабели полностью удовлетворяют требованиям тех. регламента в части пожаробезопасности (ФЗ от 22.07.2008 г. No 123Ф3).
Продукция не распространяет горение согласно ГОСТ Р МЭК 60332-3-22-2005, категория «А».
Нормированная (строительная) длина - не меньше 150 метров.
Период работоспособности - более 25 лет.
