Кабели КВИО 150
Термостойкий и высоковольтный кабель марки КВИО 150 применяют для прокладки линий высокого напряжения до 50 кВ. Но при этом в импульсном режиме он выдерживает скачки напряжения до 100 кВ, как правило, действующие в течение 1 минуты. В его конструкции содержится цельная медная проволока, покрытая слоем фторопласта, который дополнительно смазан специальной смазкой. Кабель КВИО 150 можно прокладывать в местах, где температура изменяется в широких пределах от -40 до 60 ℃. Под слоем фторопласта имеется полиэтилен в качестве дополнительной изоляции.
- Описание
- Характеристики
Обозначение маркировки кабеля КВИО 150:
К - КабельВ - Высоковольтный
И - Импульсный
О - Обмотка лентами из пленки фторопласта Ф-4, промазанными кремнийорганической жидкостью
150 - импульсное напряжение амплитудой до 150 кВ

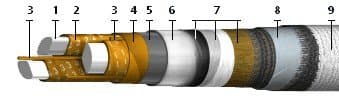

Строение кабеля КВИО 150:
Кабели предназначены для передачи одного мощного токового импульса высокого напряжения при фиксированном монтаже. КВИО-Х:КВИО - кабель высоковольтный импульсный одноразового
применения;
Х - на функциональное напряжение (до 30, 50 и 150 кВ).
Поверх токопроводящей жилы наложена изоляция. В кабеле марки КВИО-30 - в виде обмотки лентами из полипропиленовой пленки, промазанными кремнийорганической жидкостью, и обмотки лентами из пленки фторопласта-40;
в кабеле марки КВИО-50 - в виде обмотки лентами из полиропиленовой пленки и пленки из фторопласта-4, промазанными кремнийорганической жидкостью, и поверх обмотки слоя из ПЭТ низкой плотности;
в кабеле марки КВИО-150 - в виде обмотки лентами из пленки фторопласта-4, промазанными кремнийорганической жидкостью, и поверх обмотки слоя из ПЭТ низкой плотности.
Нормированная (строительная) длина продукции - не менее 30 м.
Условия эксплуатации кабеля КВИО 150:
Диапазон температурных режимов использования кабелей от минус 40 до 40°С. Для кабелей марки КВИО-150 допускается повышенная рабочая температура среды до 60°С.Относительный показатель содержания влаги в воздухе до 98% при нагреве до 35°С.
Кабельные изделия отличаются стойкостью к синусоидальной вибрации, многократных ударов.
Монтажные изгибы кабелей допускается производить при положительной температуре по радиусу не менее семи диаметров кабельного изделия.
При нагреве кабелей свыше 250°С и при сжигании отходов кабелей, содержащих фторопласт, необходимо применять меры от воздействия выделяющихся токсичных газов.
Кабели изготовляются в климатическом исполнении УХЛ, в соответствии с ГОСТ 15150-69.
Кабели соответствуют требованиям ТУ 16-505. 714-75.
Технические характеристики кабеля КВИО 150
Длительность рабочего импульса, мкс, - 50-100
напряжение при испытаниях постоянного тока в течение 1 мин, кВ, для кабелей марок: КВИО-30 - 30, КВИО-50 - 50
напряжение при испытаниях переменного электротока на частотах 50 Гц в течение 1 мин для кабелей марки КВИО-150, кВ - 50
Ресурс кабелей, число импульсов - 5
Минимальный срок сохраняемости кабеля КВИО 150, лет: в условиях отапливаемого хранилища или вмонтированных в защищенную аппаратуру - 12 в иных условиях - 8
