Кабели КВМПЭВ 10х2х0,5
Кабель для подключения СВЧ-устройств марки КВМПЭВ. Он снабжен экраном из алюминизированной пленки, а жилы изготовлены из медной одинарной проволоки. Экранирующий слой находится поверх разделительной ленты. Отдельные проводники собраны в пары, каждая из которых также обладает своим экраном. Его следует подключать только стационарно, так как он обладает высокой жесткостью. Изоляция кабеля выдерживает температуры от -40 до +50 градусов.
- Описание
- Характеристики
Обозначение маркировки кабеля КВМПЭВ 10х2х0,5:
К - КабельВ - Высокочастотный
М - Монтажный
П - C полиэтиленовой изоляцией
Э - Экранированный
В - С поливинилхлоридной оболочкой
10 - число пар
2 - жилы скручены в пары
0,5 - диаметр токопроводящей жилы

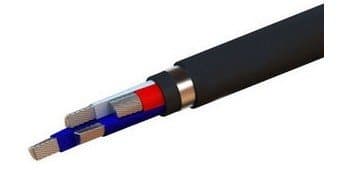

Строение кабеля КВМПЭВ 10х2х0,5:
1. Проводник - из медной проволоки.2. Изоляционный слой - изготовлен из ПЭТ.
3. Скрутка в пару.
4. Экран - пленка, защищенная слоем фольги.
5. Обмотка - из полиэтилентерефталатной пленки.
6. Скрутка в сердечник.
7. Поясной изоляционный слой - из полиэтилентерефталатной пленки.
8. Защищающий шланг - полимерный ПВХ-пластикат.
Сфера использования КВМПЭВ 10х2х0,5:
Кабели предназначены для монтажа высокочастотного оборудования электронных автоматических станций в диапазоне частот до 2 МГц.Спецификация кабеля КВМПЭВ 10х2х0,5:
Температура функционирования от -40 до +50 oСЭлектрическое сопротивление изоляции как минимум 5000 Мом•км
Электрическое сопротивление токопроводящей жилы не более 94 Ом/км
Переходное затухание на ближнем конце не менее:
- между цепями кабеля – 60 дБ/500 м
- между двумя кабелями, расположенными параллельно – 100 дБ/500 м
Коэффициент затухания не более - 10 дБ/км
Волновое сопротивление 110±10 Ом
нормированная (строительная) длина не менее 100 м
Маломерные отрезки не менее 50 м
период работоспособности 15 лет
В компании Telmark вы можете приобрести Кабель КВМПЭВ 10х2х0,5 по выгодной цене с доставкой в город Екатеринбург. Персональный менеджер проконсультирует по всем характеристикам, а также подберет замену или предложит аналоги. В наличии 3862м кабеля.
Индивидуальные скидки для оптовых покупателей. Удобная оплата: наличными в офисе компании Telmark или безналичный расчет. Частичная предоплата и рассрочка обговариваются отдельно с каждым клиентом.
Сделаем ваши покупки выгодными и комфортными. Закажите Кабель КВМПЭВ 10х2х0,5 онлайн или позвоните нам по номеру телефона 8 800 600 40 91.
