Кабели КВП-5е 2х2х0,52 + 2 НВМ 0,5 В
Высокочастотный кабель КВП-5е 2х2х0,52 + 2 НВМ 0,5 В предназначен для организации обмена данными между компьютерными устройствами и контроллерами. Представляет собой симметричную витую пару жил из одинарной медной проволоки в полиэтиленовой изоляции. Пары уложены в жгут, который покрыт общей оболочкой из ПВХ-пластика. Жилы кабеля испытывались под напряжением до 2,5 кВ. Пригоден для статической эксплуатации при температуре до -40 градусов Цельсия.
- Описание
- Характеристики
Обозначение маркировки кабеля КВП-5е 2х2х0,52 + 2 НВМ 0,5 В:
К - КабельВ - Высокочастотный
П - Парной скрутки
5е - Категория по стандарту ИСО/МЭК 11801
2 - число пар
2 - жилы скручены в пары
0,52 - диаметр токопроводящей жилы
2 - количество силовых проводов
НВМ - марка силового провода
0,5 - сечение токопроводящих жил силового провода
В - оболочка из ПВХ-пластиката
Комбинированные кабели

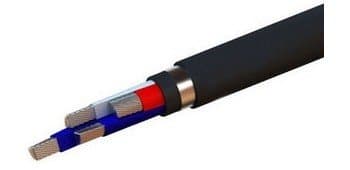

Строение кабеля КВП-5е 2х2х0,52 + 2 НВМ 0,5 В:
Кабель категории 5е типа КВП-5е со сплошной полиэтиленовой изоляцией и оболочкой из ПВХ пластикатаДва провода питания и управления марки НВМ сечением 0,5 мм?
Общая внешний слой, произведенных из поливинилхлоридного полимерного пластиката для прокладки внутри помещений.
Сфера использования КВП-5е 2х2х0,52 + 2 НВМ 0,5 В
Кабель предназначен для подключения видеокамеры наблюдения с одновременным подводом питающего напряжения (постоянного тока).Электрические параметры проводов НВМ
Сечение - 0,5 мм2
Электрическое сопротивление проводников постоянному току при нагреве 20°С, не более – 34,5 Ом/км
напряжение при испытаниях переменного тока - 2 кВ
Параметры кабелей КВП-5е
Электрическое сопротивление цепи (двух жил пары) постоянному току при нагреве 20°C, не более - 19 Ом/100м
Омическая асимметрия проводников в рабочей паре на длине 100 м, не более – 2 %
электросопротивление изоляционного слоя жил, которое пересчитано на 1 км длины кабельного изделия и температуру 20°C, не менее - 5000 МОм ? км
Электрическая емкость рабочей пары, не более - 56 пФ/м
Емкостная асимметрия пары относительно земли на длине 100 м, не более – 0,16 нФ
Волновое сопротивление - 100 Ом
Скорость распространения, не менее - 60 %
Время задержки сигнала на длине 100 м, не более - 570 нс
напряжение при испытаниях между жилами и между жилами и экраном – 2,5 кВ
Диапазон рабочих температур: - 40 + 70 °С период эксплуатации кабельного изделия КВП-5е 2х2х0,52 + 2 НВМ 0,5 В - 15 лет.
В компании Telmark вы можете приобрести Кабель КВП-5е 2х2х0,52 + 2 НВМ 0,5 В по выгодной цене с доставкой по России. Персональный менеджер проконсультирует по всем характеристикам, а также подберет замену или предложит аналоги. В наличии 1483м кабеля.
Индивидуальные скидки для оптовых покупателей. Удобная оплата: наличными в офисе компании Telmark или безналичный расчет. Частичная предоплата и рассрочка обговариваются отдельно с каждым клиентом.
Сделаем ваши покупки выгодными и комфортными. Закажите Кабель КВП-5е 2х2х0,52 + 2 НВМ 0,5 В онлайн или позвоните нам по номеру телефона 8 800 600 40 91.
