Кабели КВПЭфП-5е 4x2x0,52

Обозначение маркировки кабеля КВПЭфП-5е 4х2х0,52:

К - Кабель
В - Высокочастотный
П - Парной скрутки
Эф - Экран из фольгированной алюминием полимерной ленты
П - Оболочка из светостабилизированного полиэтилена
5е - Категория по стандарту ИСО/МЭК 11801
4 - число пар
2 - жилы скручены в пары
0,52 - диаметр токопроводящей жилы

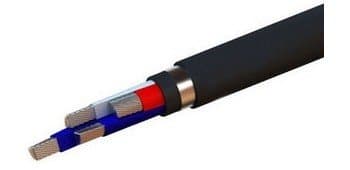

Строение кабеля КВПЭфП-5е 4х2х0,52:

Пары с однопроволочными медными жилами диаметром 0,52 мм, с изоляцией из сплошного полиэтилена, в общем экране из алюмолавсановой ленты с контактным проводником из медной луженой проволоки. Пары имеют цветовую кодировку изоляции. Внешний слой, произведенных из поливинилхлоридного полимерного пластиката. Дополнительная оболочка из светостабилизированного полиэтилена черного цвета.

Сфера использования КВПЭфП-5е 4х2х0,52:

Кабель симметричный парной скрутки предназначен для одиночной стационарной прокладки в структурированных кабельных системах (локальных компьютерных сетях) в соответствии с международным стандартом ИСО/МЭК 11801 и соответствуют требованиям стандартов МЭК 61156-5 и ANSI/TIA/EIA-568-А. Эксплуатируются на открытом воздухе.

Спецификация кабеля КВПЭфП-5е 4х2х0,52:

Электрическое сопротивление цепи (двух жил пары) постоянному току при нагреве 200C, не более - 19,0 Ом/100 м
Омическая асимметрия проводников в рабочей паре на длине 100 м, не более - 2%
электросопротивление изоляционного слоя жил, которое пересчитано на 1 км длины кабельного изделия и температуру 20°C, не менее - 5000 МОм×км
Электрическая емкость рабочей пары, не более 56 пФ/м
Емкостная асимметрия пары относительно земли на длине 100 м, не более 0,16 нФ
Волновое сопротивление100 ±15 Ом
Скорость распространения, не менее 60,0 %
Время задержки сигнала на длине 100 м, не более, 570,0 нс
напряжение при испытаниях между жилами и между жилами и экраном 2,5 кВ
