Кабели КВВБ 7х1,5

Обозначение маркировки кабеля КВВБ 7х1,5:

К - кабельное изделие контрольное
В - для изоляции проводников использован ПВХ пластикат
В - внешний слой, материалом для которого послужил ПВХ пластикат
Б - бронепокров, изготовленный из двух прочных стальных лент
7 - число проводящих ток жил
1,5 - сечение токопроводящих жил

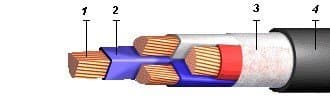

Строение кабеля КВВБ 7х1,5:

1. Проводник — медная, однопроволочная, 1 класса по ГОСТ 22483.
2. Изоляция — из поливинилхлоридного полимерного пластиката.
3. Скрутка — изолированные жилы кабеля скручены.
4. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил. Оболочка — из поливинилхлоридного полимерного пластиката.
5. Защищающая оболочка, типа «Б»: подушка из битума и крепированной спецбумаги, броня из двух стальных не оцинкованных лент, наружный покров из стеклопряжи, битума и дробленой слюды, накладывается поверх оболочки.

Сфера использования кабеля КВВБ 7х1,5:

Кабели марки КВВБ 7х1,5 предназначены для неподвижного присоединения к электрическим приборам, аппаратам, монтажа фиксаторов электро-распределительных приборов с расчетным переменным напряжением не более 660 В частоты до 100 Гц или постоянным напряжением до 1000 В, для прокладки в земле (траншеях), в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям.
Кабели могут быть проложены на открытом воздухе.

Спецификация кабеля КВВБ 7х1,5:

- рабочая температура кабелей КВВБ 7х1,5: от минус 50°С до плюс 50°С.
- Электрическое сопротивление изоляции жил кабеля, пересчитанное на 1 км длины и температуру 293 К (20°С), строго более 10 МОм для проводников сечением 0,75-1,5 мм^(2);
9 МОм для проводников сечением 2,5-4,0 мм^(2) и 6 МОм для проводников сечением 6,0-10 мм^(2).
- нормированная (строительная) длина продукции: не менее 150 м. Допускается в партии не более 15 % отрезков кабеля длиной не менее 20 м, в том числе не более 5 % отрезков кабеля длиной от 20 до 50 м.
- По согласованию с покупателем изделие может быть сдано любой длин.
Поставка кабелей: на деревянных барабанах.
- гарантийный период службы кабельных изделий: 3 года со дня ввода в эксплуатацию.
- Изготовитель гарантирует соответствие качества кабелей требованиям настоящего стандарта, при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

период эксплуатации кабельного изделия КВВБ 7х1,5 - не менее 15 лет, а при прокладке в помещениях, туннелях, каналах — 25 лет.
