Кабели МКЭКШвнг(A)-LS 4х2х0,5

Обозначение маркировки кабеля МКЭКШвнг(A)-LS 4х2х0,5:

М - Монтажный
К - Кабель
Э - Экранированный
К - Броня из стальных оцинкованных круглых проволок
Шв - шланг, из поливинилхлоридного полимерного пластиката повышенной огнестойкости с пониженным газо- дымовыделением
4 - число пар
2 - жилы скручены в пары
0,5 - диаметр токопроводящей жилы

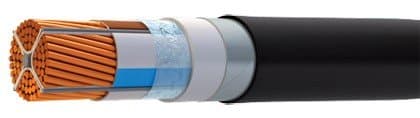

Строение кабеля МКЭКШвнг(A)-LS 4х2х0,5:

1. Проводник – многопроволочная из медной луженой проволоки.
2. Изоляция – из ПВХ пластиката.
3. Витые пары с цветовой маркировкой в общем экране из медной или медной луженой проволоки или с попарным экраном из медной луженой проволоки.
4. Обмотка – пленка ПЭТ.
5. Внутренний защитный слой – ПВХ.
6. Бронепокров, изготовленный из двух прочных стальных проволок, защищенных от коррозии методом цинкования.
7. Оболочка – ПВХ пластикат пониженной горючести с пониженным газо- дымовыделением.

Сфера использования МКЭКШвнг(A)-LS 4х2х0,5:

Функциональное предназначенние кабельных изделий - фиксированный межприборный монтаж электроустройств, которые работают на номиналах переменного 500 В (400 Гц) или постоянного 750 В электронапряжения.

Спецификация кабеля МКЭКШвнг(A)-LS 4х2х0,5:

Кабели предназначены для стационарной прокладки внутри и вне помещений в кабельной канализации и в открытом грунте, в том числе во взрывоопасной зоне класса IIВТ4.
Номинальное переменное напряжение до 500 В, с частотой до 400Гц, постоянное напряжение до 750В.
Исполнение по климату УХЛ категорий размещения 2–5 по ГОСТ 15150.
Эксплуатация при нагреве окружающей среды от -500 до +50 0C.
Прокладка кабелей без предварительного прогрева должна производиться при нагреве не ниже –15 0С.
Минимальный радиус изгибаниянияния при монтаже, как минимум пять внешних диаметров.
Переменное напряжение при испытаниях на частотах 50 Гц (продолжительность испытания – 1 мин) - 2 кВ.
Электрическое сопротивление изоляции жил, на 1 км длины и при нагреве 20 0С не менее 5 Мом.
Кабели препятствуют распределению возгорания при прокладке в пучках.
Возможно применение кабелей во всех макроклиматических районах включая тропики.
Нормированная (строительная) длина продукции не менее 100 м.

гарантийный период работы 3 года с Момента введения кабельных изделий в эксплуатационный режим.
Период работоспособности 15 лет.
