Кабели МКЭШвнг(A)-LS 10x2x1
Обозначение маркировки кабеля МКЭШвнг(A)-LS 10х2х1:
М - МонтажныйК - Кабель
Э - Экранированный
Шв - шланг, из поливинилхлоридного полимерного пластиката повышенной огнестойкости с пониженным газо- дымовыделением
10 - число пар
2 - жилы скручены в пары
1 - диаметр токопроводящей жилы

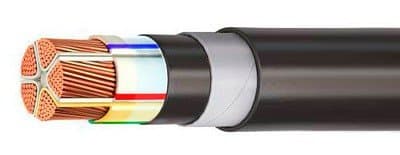

Строение кабеля МКЭШвнг(A)-LS 10х2х1:
1. Проводник – многопроволочная из медной луженой проволоки.2. Изоляция – из ПВХ пластиката.
3. Витые пары с цветовой маркировкой в общем экране из медной или медной луженой проволоки или с попарным экраном из медной луженой проволоки.
4. Обмотка – пленка ПЭТ.
5. Оболочка – ПВХ пластикат пониженной горючести с пониженным газо- дымовыделением.
Сфера использования МКЭШвнг(A)-LS 10х2х1:
Функциональное предназначенние кабельных изделий - фиксированный межприборный монтаж электроустройств, которые работают на номиналах переменного 500 В (400 Гц) или постоянного 750 В электронапряжения.Спецификация кабеля МКЭШвнг(A)-LS 10х2х1:
Кабели предназначены для стационарной прокладки внутри и вне помещений в кабельной канализации и в открытом грунте, в том числе во взрывоопасной зоне класса IIВТ4.Номинальное переменное напряжение до 500 В, с частотой до 400Гц, постоянное напряжение до 750В.
Исполнение по климату УХЛ категорий размещения 2–5 по ГОСТ 15150.
Эксплуатация при нагреве окружающей среды от -500 до +50 0C.
Прокладка кабелей без предварительного прогрева должна производиться при нагреве не ниже –15 0С.
Минимальный радиус изгибаниянияния при монтаже, как минимум пять внешних диаметров.
Переменное напряжение при испытаниях на частотах 50 Гц (продолжительность испытания – 1 мин) - 2 кВ.
Электрическое сопротивление изоляции жил, на 1 км длины и при нагреве 20 0С не менее 5 Мом.
Кабели препятствуют распределению возгорания при прокладке в пучках.
Возможно применение кабелей во всех макроклиматических районах включая тропики.
Нормированная (строительная) длина продукции не менее 100 м.
гарантийный период работы 3 года с Момента введения кабельных изделий в эксплуатационный режим.
Период работоспособности 15 лет.
Применение
Используются в местах с повышенным электромагнитным фоном для выполнения соединений в электронной и электрической аппаратуре, фиксированного внутри- и межблочного монтажа электрических приборов, радиоэлектронной аппаратуры , оборудования КИПиА, а также к
Тип КПП
монтажный, симметричный
Исполнение КПП
гибкий, круглый
Характеристика
LS, витая пара, гибкий, изолированный, круглый, луженый, многожильный, многопроволочный, негорючий, экранированный
Материал жилы
медные проволоки, луженые оловом
Форма поперечного сечения жилы
круглая
Исполнение жил(ы)
многопроволочные
Класс жилы по ГОСТ 22483 (IEC 60228)
3
Сечение кабеля
1
Изоляция
ПВХ пластикат пониженной пожароопасности
Маркировка изоляции
цветовая, цифровая
Скрутка
пары
Общий экран (под оболочкой)
оплетка из медных луженых проволок
Оболочка
ПВХ пластикат
Наружная оболочка
ПВХ пластикат пониженной пожароопасности
Климатическое исполнение
В категорий размещения 2-5
Минимальная температура эксплуатации, ºС
-50
Максимальная температура эксплуатации, ºС
50
Относительная влажность воздуха (при +35ºС)
0,98
Температура монтажа без предварительного подогрева, ºС
-15
Взрывоопасная зона
В-Iа
Допустимый радиус изгиба при прокладке, не менее (наружных диаметров)
3
Условия прокладки
внешний, внутренний, грунт, кабельная канализация, кабельные каналы
Исполнение в части показателей пожарной опасности
не распространяет горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS)
Категория нераспространения горения
A
Класс пожарной опасности
П1б.8.2.2.2
Дымообразование при горении и тлении не приводит к снижению светопроницаемости, не более
0,5
Эквивалентный показатель токсичности продуктов горения г/м³, более
40-120
Электрическое сопротивление изоляции при температуре 20ºC, МОм*км, не менее
10
Срок службы, не менее
30 лет
Гарантийный срок эксплуатации, лет
2 года
Срок хранения кабелей на открытых площадках (лет), не более
2
Срок хранения кабелей под навесом (лет), не более
5
Срок хранения кабелей в закрытых помещениях (лет), не более
10
Производитель
Автопровод, Донкабель, Кавказкабель ТМ, Камкабель, Коаксиал, Москабельмет, Подольсккабель, Рыбинсккабель, Сегмент Энерго, Ункомтех, Холдинг кабельный альянс, Электрокабель
Стандарт
ТУ 16.К13-027-2001, ТУ 3581-006-76960731-2006, ТУ 3581-030-59680332-2013, ТУ16.К73.146-2016
Вес, кг
673
Диаметр, мм
21,6
В компании Telmark вы можете приобрести Кабель МКЭШвнг(A)-LS 10x2x1 по выгодной цене с доставкой в город Екатеринбург. Персональный менеджер проконсультирует по всем характеристикам, а также подберет замену или предложит аналоги. В наличии 1642м кабеля.
