Кабели МКПАБпШп 14х4х15+5х2х0,7+1х0,7

Обозначение маркировки кабеля МКПАБпШп 14х4х15+5х2х0,7+1х0,7:

М - Магистральный
К - Кабель
П - изолирующий слой изготовлен из ПЭТ
А - слой алюминия
Б - бронепокров, изготовленный из двух прочных стальных лент
п - В подушке под бронепокровом есть защитный ПЭТ-шланг
Шп - защитная оболочка-покров в виде особого шланга из ПЭТ
14 - число простейших пучков (четверок)
4 - проводники повиты четверками
15 - диаметр токопроводящей жилы в пучке
5 - количество дополнительных пар
2 - жилы скручены в пары
0,7 - диаметр токопроводящей жилы в пучке
1 - экстра-жила
0,7 - диаметр дополнительной жилы

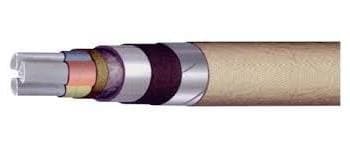

Строение кабеля МКПАБпШп 14х4х15+5х2х0,7+1х0,7:

Проводник - изготовлен из мягкой медной проволокиИзоляция - трёхслойная полиэтиленовая: плёнка высокого давления (ПВД) - пористая смесь ПВД и ПЭ низкого давления (ПНД) - наружная крашенная плёнка ПНД
Звёздная четвёрка скручена из четырёх изолированных жил вокруг корделя-заполнителя
Сердечник - скручен из четырёх или семи звёздных четвёрок, либо из четырёх или семи звёздных четвёрок и пяти вспомогательных пар 2*0,7мм и однойвспомогательной жилы диаметром 0,7мм
поясной изоляционный слой - спирально наложенные ленты кабельной бумаги
Оболочка - сварная алюминиевая трубка толщиной 1,8 мм или 2,5мм
Подушка битум, ленты ПЭТФ, шланг ПВД, крепированная кабельная бумага, битум, крепированная кабельная бумага, битум
Броня стальные или стальные оцинкованные ленты
Прослойка битум, лента ПЭТФ
Наружный покров шланг из ПВД

Сфера использования кабеля МКПАБпШп 14х4х15+5х2х0,7+1х0,7:

для прокладки вдоль электрифицированных железных дорог и эксплуатации в стационарных условиях в цифровых системах передачи со скоростью 8448 кбит/с (с полутактовой частотой 4224 кГц) и со скоростью 34368 кБит/с (с полутактовой частотой 17184 кГц) и аналоговых системах передачи в диапазоне до 550 кГц, работающих при переменном напряжении дистанционного питания до 690 В/ 50 Гц или постоянном напряжении до 1000 В.

Условия эксплуатации и монтажа кабеля МКПАБпШп 14х4х15+5х2х0,7+1х0,7:
рабочая температура - от -50 до +50 С;
прокладка - в телефонной канализации, в трубах, блоках и грунте при отсутствии больших растягивающих усилий и повышенного электромагнитного влияния;
температура прокладывания не ниже -10 С;
растягивающее усилие при прокладке, Н, не более - 3000;
допускается эксплуатация кабелей под избыточном давлением воздуха или инертного газа внутри кабеля 0,05 - 0,06 МПа при относительной влажности не более 15% при нагреве +20 С;
величина монтажных изгибов - не меньше 30 радиусов по оболочке;
наименьший период эксплуатации кабелей МКПАБпШп 14х4х15+5х2х0,7+1х0,7 в нормальных условиях эксплуатации - 30 лет.
Электрические характеристики кабеля МКПАБпШп 14х4х15+5х2х0,7+1х0,7:
сопротивление токопроводящих жил кабеля при нагреве 20 С, Ом/километров, не больше:
диаметром 1,05 - 21,2;
диаметром 0,7 - 55,0;
омическая асимметрия жил в рабочей паре, Ом/825м, не более:
-высокочастотных/низкочастотных четвёрок
для размерности 4*4 - 0,24/-
для размерности 7*4 - 0,24/0,25
сопротивление изоляции, при нагреве 20 С, МОм/км не менее:
-жил четвёрок/жил вспомогательных пар;
для размерности 4*4 - 12000/-;
для размерности 7*4 - 12000/10000;
рабочая емкость, нФ на 1 км длины:
для размерности 4*4 и центральной четверки 7-ми четверочного кабеля - 23,5 +/-1;
для четверок внешнего повива размерности 7*4 - 24,5 +/-1;
переходное затухание на ближнем конце между парами в/ч четвёрок, дБ/км, не менее:
на частоте до 252 кГц - 58 для 4-х и 7-ми четверочных кабелей;
на частоте 4200 кГц - 38 для 4-х четверочных кабелей;
на частоте 17000 кГц - 29 для 4-х четверочных кабелей;
защищённость на дальнем концемежду парами в/ч четвёрок, дБ/км, не менее: на частоте до 252 кГц - 67 для 4-х и 7-ми четверочных кабелей;
для внутричетверочный комбинаций 4-х четверочных кабелей:
на частоте 4200 кГц - 32;
на частоте 17000 кГц - 11;
-для межчетвёрочных комбинаций4-х четверочных кабелей:
на частоте 4200 кГц - 43;
на частоте 17000 кГц - 21;
емкостные связи и емкостная асимметрия, пФ/километров, не больше:
К1- 95;
К2, К3 - 825;
Е1, Е2 - 825;
коэффициент затухания пар высокочастотных четверок дБ/километров, не больше:
на частоте 10 кГц - 0,9;
на частоте 50 кГц - 1,2;
на частоте 100 кГц - 1,62;
на частоте 200 кГц - 2,3;
на частоте 252 кГц - 2,6;
- для четырехчетвёрочных кабелей:
на частоте 1000 кГц - 5,2;
на частоте 4200 кГц - 10,6;
на частоте17000 кГц - 23,5;
идеальный коэффициент защитного действия при продольной ЭДС 50 - 300 В/километров, не больше:
на частоте 0,05 - 0,1;
на частоте 0,8 - 0,02;
волновое сопротивление рабочих пар высокочастотных четверок, Ом:
на частоте 252 кГц - 180 +/- 5 %;
на частоте 17000 кГц - 179 +/- 5%.
