Кабели СБЗПБ 12x2x0,8

Обозначение маркировки кабеля СБЗПБ 12х2х0,8:

Сб - для сигнализации и блокирования
З - заполнитель позволяющий избежать контакта с жидкостью
П - изоляционный слой проводника выполнен из ПЭТ
Б - бронепокров, изготовленный из двух прочных стальных лент
12 - число пар
2 - жилы скручены в пары
0,8 - диаметр токопроводящей жилы

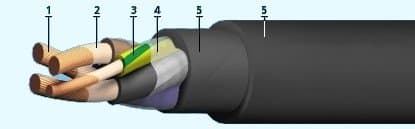

Строение кабеля СБЗПБ 12х2х0,8:

1. Проводник - из медной мягкой круглой проволоки номинальным диаметром 0.9мм.
2. Изоляционное покрытие - ПЭТ.
3. Повитая пара - в кабельных изделиях парного повива.
4. Сердечник - моножилы или пары, повитые в сердечник.
5. Заполнение - свободного пространства сердечника гидрофобным заполнителем.
6. Поясной изоляционный слой – ПЭТФ-лента.
7. Экран – лента из алюминия (согласованно с клиентом-заказчиком), под экранным слоем смонтирована контакт-проволока из меди с номиналом диаметра 0.4 – 0.6 мм.
8. Оболочка - производится из ПЭТ.
9. Бронезащитный слой - изготовлен из двух стальных лент, прошедших процедуру цинкования.
10. Наружный покров - в кабелях марки СБЗПБ из стеклопряжи, битума и мелового раствора.

Применение #OBR_MANE#:
Кабель разработан для использования в системах оповещения, управления и блокировки при расчетном напряжении постоянного тока 700 В или 380 В переменного тока с частотой не более 50 Гц.


Кабели марки СБЗПБГ предназначены для прокладки в каналах, в местах, где возможны механические воздействия на кабель, если кабель не подвергается значительным растягивающим усилиям, в условиях повышенной влажности.
Кабели марки СБЗПБ предназначены для прокладки в земле, в условиях агрессивной среды и повышенной влажности, если кабель не подвергается значительным растягивающим усилиям.

Спецификация кабеля СБЗПБ 12х2х0,8:

- исполнение по климатическим условиям - Т и УХЛ, 2, 3, 5 классы размещения согласно ГОСТ 15150
- разность температуры функционирования от - 50°С до +60°С
- относительный показатель содержания влаги в воздухе при нагреве до +35°С до 98 %
- Прокладка производится при нагреве воздуха от-10°С до +60°С
- кабелю требуется дополнительная защита от влияния ультрафиолета.
- радиус изгибанияния кабельных изделий при прокладывании и монтаже не меньше 12 максимальных внешних диаметров кабельного изделия
- сопротивление проводников постоянному току при нагреве +20°С с диаметром проводников 0.9 мм - не больше 28,8 Ом/км
- Электрическое сопротивление изоляции ТПЖ: не менее 4000 МОм*км
- напряжение при испытаниях на частотах 50 Гц между кабельными жилами в течение 1 мин 2500 в
- функциональная емкость при переменном электротоке на частотах 800\/1000 Гц
- пар кабельных изделий попарного повива не больше 100 нф/км
- жил кабельных изделий с моножилами не больше 150 нф/км
- показатель затухания парных кабельных изделий сдвоенного повива при переменном электротоке на частотах 800 Гц при величине нагрева +20°С с диаметром проводников 0.9 мм – не более 1.04 дБ/км
- переходящее затухание на ближайшей оконцовке между какими угодно парами кабельных изделий парного повива при переменном электротоке на частоте 800 Гц и протяженности 300 м:
- для 100% значений - не менее 60 дБ
- для 80% значений - не менее 62 дБ
- относительное растягивание в случае разрыва оболочки : не меньше 300%
- относительное растягивание в случае разрыва изоляционного покрытия: не меньше 300%
- показатель прочности при растягивании оболочки : как минимум 9 Мпа
- показатель прочности при растягивании изоляционного покрытия: как минимум 9 Мпа
- строительная протяженность кабеля: более 300 м
- гарантированный период работы 4.5 года с Момента введения кабельных изделий в эксплуатационный режим
- период эксплуатации кабельного изделия СБЗПБ 12х2х0,8 - не менее 17 лет
