Кабели СБЗПБГ 20x1,4

Обозначение маркировки кабеля СБЗПБГ 20х1,4:

Сб - для сигнализации и блокирования
З - заполнитель позволяющий избежать контакта с жидкостью
П - изоляционный слой проводника выполнен из ПЭТ
Б - бронепокров, изготовленный из двух прочных стальных лент
Г - без защитной оболочки
20 - число проводящих ток жил
1,4 - диаметр токопроводящих жил

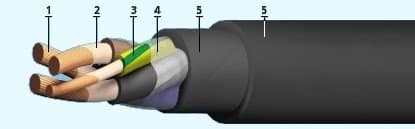

Строение кабеля СБЗПБГ 20х1,4:

1. Жила, проводящая ток, из мягкой медной проволоки- прямоугольная медная проволоки.9мм.
2. Изолирующий слой изготовлен из ПЭТ .
3. Повитая пара - в кабельных изделиях парного повива.
4. Сердечник - моножилы или пары, повитые в сердечник.
5. Заполнение свободного пространства сердечника гидрофобным заполнителем.
6. Поясной изоляционный слой – ПЭТФ-лента.
7. Экран – лента из алюминия (согласованно с клиентом-заказчиком возможно исполнение без экрана), под экранным слоем смонтирована контакт-проволока из меди с номиналом диаметра 0.4 – 0.6 мм.
8. Оболочка - производится из ПЭТ.
9. Бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования.

Применение кабеля СБЗПБГ 20х1,4:

Кабель разработан для использования в системах оповещения, управления и блокировки при расчетном напряжении постоянного тока 700 В или 380 В переменного тока с частотой не более 50 Гц.


Кабели предназначены для прокладки в каналах, в туннелях, коллекторах, в пластмассовых трубопроводах, в земле, в условиях агрессивной среды и повышенной влажности, если кабель не подвергается значительным растягивающим усилиям.
Кабели предназначены для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды и повышенной влажности, если кабель не подвергается значительным растягивающим усилиям.

Спецификация кабеля СБЗПБГ 20х1,4:

-исполнение по климату УХЛ, Т, категорий размещения 2, 3, 5
-диапазон температуры функционирования :
-для кабелей марки СБЗПБГ 20х1,4 от -50°С до +60°С
-относительный показатель содержания влаги в воздухе при нагреве до +35°С до 98 %
-монтаж осуществляется при величинах температуры воздуха свыше -15°С до +60°С
-кабелю требуется дополнительная защита от влияния ультрафиолета.
-радиус изгибанияния кабельных изделий при прокладывании и монтаже не меньше 12 максимальных внешних диаметров кабельного изделия
-сопротивление проводников постоянному току при нагреве +20°С с диаметром проводников 0.9 мм - не больше 28,8 Ом/км
-электросопротивление изоляционного слоя жил ТПЖ при нагреве+ 20°С: не менее 4000 МОм*км
-напряжение при испытаниях на частотах 50 Гц между кабельными жилами в течение 1 мин 2500 в
-функциональная емкость при переменном электротоке на частотах 800\/1000 Гц
пар кабельных изделий попарного повива не больше 100 нф/км
жил кабельных изделий с моножилами не больше 150 нф/км
-показатель затухания парных кабельных изделий сдвоенного повива при переменном электротоке на частотах 800 Гц при величине нагрева +20°С с диаметром проводников 0.9 мм – не более 1.04 дБ/км
-переходящее затухание на ближайшей оконцовке между какими угодно парами кабельных изделий парного повива при переменном электротоке на частоте 800 Гц и протяженности 300 м
для 100% значений - не менее 60 дБ
для 80% значений - не менее 62 дБ
-относительное растягивание в случае разрыва оболочки : из ПВХ пластиката не менее 125%
из ПЭТ не меньше 300%
-относительное растягивание в случае разрыва изоляционного покрытия: не меньше 300%
-показатель прочности при растягивании оболочки : как минимум 9 Мпа
-показатель прочности при растягивании изоляционного покрытия: как минимум 9 Мпа
-строительная протяженность кабеля: более 300 м
-гарантированный период работы 4.5 года с Момента введения кабельных изделий в эксплуатационный режим
-период работоспособности СБЗПБГ 20х1,4 - не менее 17 лет
