Кабели ШНВПЭнг(C)–LS 4х2х(7х0.20)

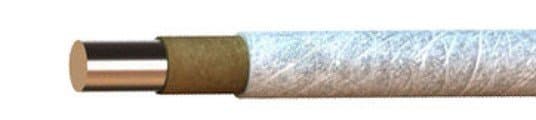

Строение кабеля ШНВПЭнг(C)–LS 4х2х(7х0.20):

1. Проводники эл. тока – из медной мягкой проволоки, многопроволочные.
2. Изоляционное покрытие - ПЭТ в виде концентрического сплошного слоя.
3. Витая пара, состоящая из двух изолированных жил, отличающихся по цвету, скрученных в пару с согласованными шагами.
4. Сердечник, скрученный из витых пар. Поверх сердечника допускается наложение полимерной ленты. В кабелях поверх сердечника допускается наложение стеклолент или стеклосодержащих лент в виде обмотки.
5. Экран - поверх полимерной или стеклослюдосодержащих лент наложен продольно или обмоткой с перекрытием из фольгированного композиционного гибкого алюмофлекса. Под экраном проложена медная луженая контактная проволока.6. Оболочка: из полимерного ПВХ со сниженным уровнем опасности возникновения пожара.

Сфера использования кабеля ШНВПЭнг(C)–LS 4х2х(7х0.20):

Кабели предназначены для изготовления коммутационных шнуров, используемых для ручной коммутации различных кабельных сегментов структурированной кабельной системы друг с другом.
Кабели предназначены для обеспечения передачи сигналов в диапазоне частот использования до 100 МГц (категории 3, 5 и 5 е); для использования в системах на напряжение до 145 В переменного тока номинальной частотой 50 Гц или 200 В постоянного тока.
Кабели могут также применяться в системе охранно-пожарной сигнализации.

Спецификация кабеля ШНВПЭнг(C)–LS 4х2х(7х0.20):

Исполнение по климату У, категории размещения 3 и 4 в соответствии с ГОСТ 15150-69.
Эксплуатационный диапазон температур от - 50 оС до 60 оС.
Относительное содержание влаги в воздухе при температурном режиме внешнего пространства до 35 оС до 98 %.
Монтаж кабелей производиться в температурном диапазоне от -15 оС.
Радиусом изгиба не менее 20 мм.
Растягивающая нагрузка кабелей при прокладке и эксплуатации не более 50 Н / мм2 общего сечения токопроводящих жил.
Кабели препятствуют распределению возгорания при прокладке в пучках по категории С.
Эл. Сопротивление проводника постоянному току, определенное для длины 1000 м и температуры 20 0С, постоянный ток, не более 95 Ом.
Сопротивление изоляции проводника электрическому току, рассчитанное на 1000 м длины и температуру 20 0С, постоянный ток не менее 6500 МОм.
Электрическая емкость цепи на 1 км длины кабеля, 0,0008 или 0,001 МГц не более 70 нФ.
Напряжение при испытаниях между жилами, между жилами и экраном в течение 1 мин., постоянный ток, 0,00005 МГц 700 В.
Волновое сопротивление цепей в рабочем диапазоне частот 0,772-100 МГц (в качестве справочного материала) 100±15 Ом.
Наименьший период эксплуатации кабелей при соблюдении требований транспортирования, хранения, прокладки и эксплуатации не менее 15 лет.
Гарантийный период работы 2 года.
